足場とは何ですか?なぜ材料の選択が重要なのでしょうか?
A 足場 は、安全なアクセスと高所での耐荷重能力を提供するために、建設、メンテナンス、インフラストラクチャ プロジェクトで使用される一時的な高所作業プラットフォームおよび支持構造です。材料とシステムのタイプによって、足場がどれだけの荷重に耐えられるか、どれくらいの速さで組み立てられるか、交換するまでに何回再利用できるかが決まります。
要求の厳しい土木および産業プロジェクト、特に鋼製足場システム向け 高張力鋼製足場システム −耐荷重、安定性、寿命が交渉の余地のない木材や軽量アルミニウムの代替品に代わるエンジニアリング標準となっています。
高張力鋼製足場システムの主な利点
- 優れた耐荷重: BS1139 および EN74 に準拠した高張力鋼管とカプラーは、規格あたり 50 kN を超える使用荷重に耐えることができるため、橋梁の床版、工業用スラブ、および重量のあるプレキャスト要素に適しています。
- 寸法安定性: スチールは湿気にさらされても反ったり、膨張したり、収縮したりすることがなく、システムの耐用年数全体にわたって一貫した形状を維持します。
- 高い再利用性: メンテナンスの行き届いた鋼材 足場 システムは何百回も組み立てたり解体したりできるため、資本コストが複数のプロジェクトに分散されます。

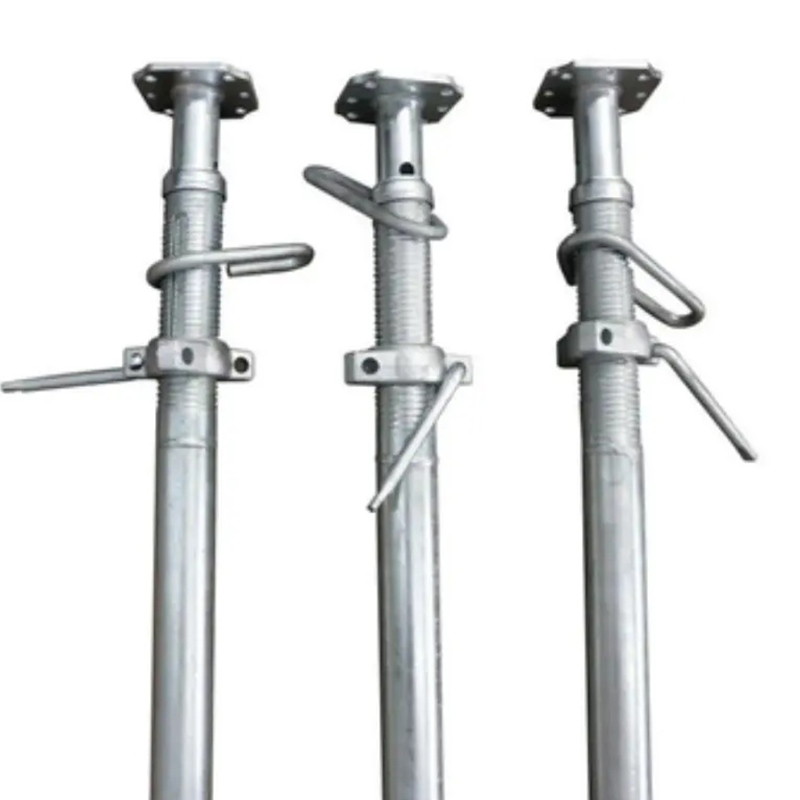

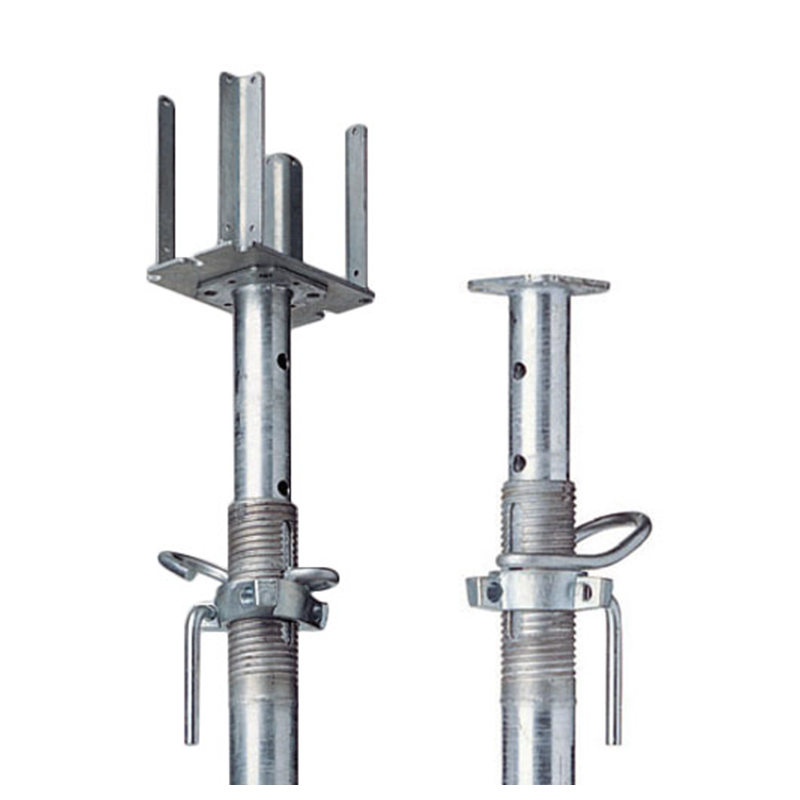

- 互換性: 鋼製足場は、鋼製型枠、調整可能な支柱、認定されたリングロックまたはカップロック ノード システムと直接統合され、複雑な打設のための統一されたサポート プラットフォームを作成します。
- トレーサビリティと認証: ISO9001 に準拠したメーカーは、材料試験証明書と寸法検査記録を提供し、大規模な公共インフラ契約の品質文書要件をサポートします。
高張力鋼製足場システムの組み立て方

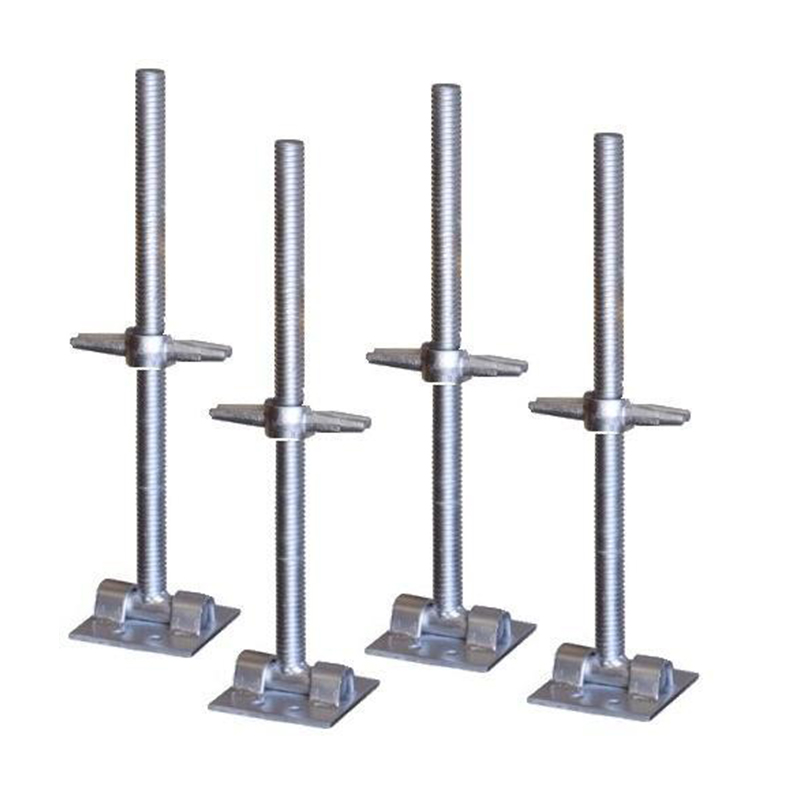

- ベースプレートとソールボードの取り付け: スチールベースプレートを備えた調整可能なベースジャッキは、圧縮された地面またはコンクリート上に配置され、垂直荷重を十分な支持面積に分散します。
- 標準 (垂直チューブ) 配置: 高張力鋼の標準規格がベース ジャッキに挿入され、設計された間隔 (荷重要件に応じて通常は中心 1.2 ～ 1.8 m) で垂直に延長されます。

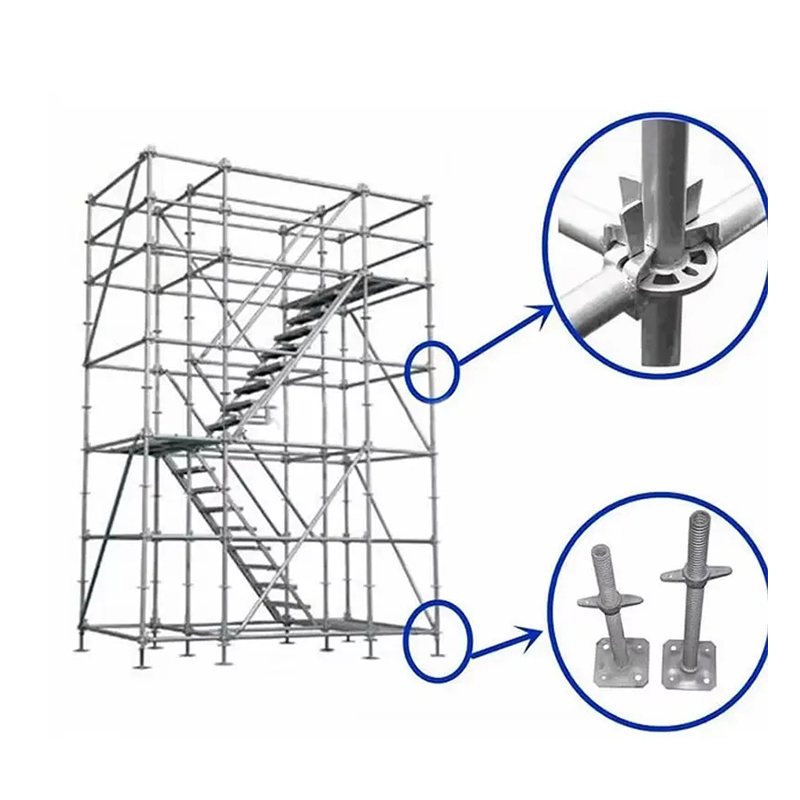

- 元帳と欄間の接続: 水平台帳と欄間はロゼット ノード (リングロック システム) またはカップ フィッティングにロックされ、剛性の高い 3 次元フレームを形成します。
- 斜めブレース: 斜めブレースは指定された間隔で取り付けられており、横方向の安定性を提供し、風や偏心荷重に耐えます。
- 作業プラットフォームとガードレール: 欄間にはスチール製のデッキボードまたは木製の板が敷かれます。転落防止規制に適合するトーボードとガードレールが設置されています。
頑丈な支保工足場: 標準システムでは不十分な場合
頑丈な支保工足場 は、支柱点あたりの垂直荷重が標準的な足場フレームが安全に運ぶことができるものをはるかに超える、非常に大きなコンクリートの注入、移動スラブ、橋梁、またはプレキャスト桁をサポートするように設計された特殊な高容量バリアントです。
表1：標準足場と重量支保工足場の比較 | 基準 | 標準鋼製足場 | 頑丈な支保工足場 |
| 脚あたりの標準荷重 | 20kNまで | 50～200kN |
| チューブ肉厚 | 3.2mm標準 | 4 ～ 6 mm の重いセクション |
| 代表的な用途 | アクセスプラットフォーム、ライトスラブ | 橋梁、トランスファープレート、工業用注入器 |
| 工学的な計算が必要です | 時々 | いつも |
Nantong Hyson Road And Bridge Formwork Co., Ltd. は、蘇通長江橋と台州橋に適用されているのと同じメガプロジェクトの製造基準に従って構築された頑丈な支保工足場システムを供給しており、出荷ごとに認定された AWS および EN 溶接と完全な ISO 9001 品質文書を備えています。
よくある質問
Q1: 輸出プロジェクトの足場システムはどのような基準に準拠する必要がありますか?
国際プロジェクトの場合、主な認定は次のとおりです。 BS1139 (英国規格 足場 チューブとカプラー)、 EN74 (カプラーの欧州規格)、および ISO 9001 メーカーの品質管理システムのため。中東、東南アジア、アフリカのプロジェクトでは、通常、BS1139 がベースラインとして指定されます。必ずサプライヤーに材料試験証明書と寸法検査報告書を要求してください。
Q2: 特定のプロジェクト向けに頑丈な支保工足場はどのように設計されていますか?
構造エンジニアは、コンクリートの総荷重 (単位重量 × スラブの厚さ × プロップごとの支流面積) を計算し、適切な安全係数を適用して、チューブのサイズ、脚の間隔、ブレースの間隔を選択して、すべてのコンポーネントを定格容量内に保ちます。橋梁および移送スラブプロジェクトの場合、通常、現場で作業を開始する前に正式な支保工設計図面が必要です。
Q3: 同じ足場システムをアクセスと重量支保工の両方に使用できますか?
いつもではありません。標準アクセス足場と強力支保工足場では、異なるチューブセクション、ノード定格、およびベース構成が使用されます。エンジニアリングレビューを行わずに 2 つのシステムのコンポーネントを混合することは安全ではありません。信頼できるサプライヤーは、どのコンポーネントが支保工として定格されているかを指定し、現場エンジニアの計算をサポートする荷重表を提供します。
Q4: 鋼製足場の耐用年数を最大限に延ばすには、どのようにメンテナンスすればよいですか?
各プロジェクトの後、チューブとカプラーからコンクリートと泥を取り除き、曲がりや亀裂がないか検査し、カバーの下に保管する必要があります。損傷したコンポーネントや目に見えて変形したコンポーネントは、直ちに使用を中止する必要があります。表面コーティング（ペイント、溶融亜鉛めっき、または粉体塗装）は、特に沿岸または高湿度の環境では、腐食を防ぐために損傷した場合は補修する必要があります。
